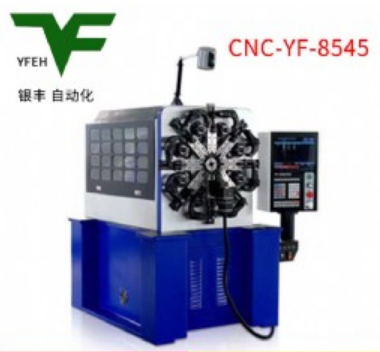

近几年，市面上出现了各种各样的弹簧机，不过其中最热门的莫过于无凸轮弹簧机了。那么无凸轮弹簧机究竟是什么呢？今天我们就要带大家来了解一下无凸轮弹簧机的一些基本结构：
一、校直机构：校直机构的位置在料架与送料滚轮之间，它由两组校直滚轮组成，校直系统的目的是消除钢丝原有的弯曲变形，经校直后，能挺直的进入成形的机械，以便提高卷簧的精度。
二、送料机构：弹簧机的送料机构是靠一对或两对送料轮压紧钢丝，以送料轮的旋转带动钢丝直线前进的装置。采用扇形不完全齿轮传动送料轮轴上的齿轮来完成，上、下滚轮的转速相同，但旋转方向相反。送料轮旋转一周，送料长度就是送料轮的周长，弹簧的展开长度可由送料轮的旋转圈数决定，扇形不完全齿轮的齿数是控制送料轮的旋转圈数。
三、变径机构：变径机构是指卷绕弹簧时，弹簧外径的控制机构，它是由两个顶杆和驱动顶杆的变径凸轮组成。生产圆柱弹簧时，弹簧走丝不变，调整两个顶杆至相应位置，符合弹簧的外经尺寸，然后固定两个顶杆位置不变。生产变径弹簧时，如中凸、截锥形弹簧、上顶杠前后两个螺栓松开，让顶杆在刀架里来回伸缩，以改变弹簧外经，通过变径凸轮驱动顶杆，达到生产各种变径弹簧的目的。
四、节距变更机构：无凸轮弹簧机的节距变更机构是控制弹簧节距的机构，本机有2种机构：(1)、由一把节距刀和变距凸轮组成。变剧凸轮是控制弹簧的有效圈数，节距刀下面螺栓调节弹簧高度;(2)、由凸轮传动连杆，使节距刀从机器里面推出，更好的估大节距的弹簧。
五、切断机构：切断机构是卷绕成形后，切断钢丝是弹簧落下的最后一个加工动作，切断时通过刀和芯来完成。
最后，弹簧机的工装主要有送料滚轮、导板、顶杆、凸轮、芯轴、切刀、节距刀、不完全齿轮等，工装选择是否合理，会直接影响卷黄质量，需要认真对比选择。
|
